Канальные конвекторы Evra Aquilo FMK (без вентилятора)

Канальные конвекторы Evra Aquilo FMK (без вентилятора) предназначены для монтажа в полах обогреваемых помещений.
Нагревательным элементом является медно-алюминиевый теплообменник, окрашенный в черный цвет, установленный в стальной ванне, оцинкованной с обеих сторон, с внутренней стороны также окрашенной в черный цвет RAL9005.
Сверху конвектор закрыт поперечной или продольной декоративной решеткой, изготовленной из предлагаемого
производителем материала, которая заказывается отдельно. Подключение конвектора к системе отопления выполняется с помощью двух патрубков Евроконус ВР ¾”.

Ширина: 180, 260, 290, 340, 420 мм
Длина: от 700 до 3500 мм*
Высота: 90, 110, 140 мм
Материал теплообменника:
медные трубки с алюминиевыми ламелями
Материал ванны:
стандарт: оцинкованный с двух сторон листовой металл, изнутри окрашенный порошковым методом в черный цвет RAL 9005;
дополнительно: нержавеющая сталь
Материал решетки:
дюралюминий с цветовой гаммой на выбор: серебро, шампань, бронза, черный
Присоединительные патрубки: 2 x Eurokonus BP ¾»
Рабочее давление: 10 бар
Максимальная температура: 120 °C
Макс. раб. давление: 16 бар
Оснащение теплообменника: воздухоотводчик ручной, 2 боковых кожуха теплообменника
Оснащение ванны:
выравнивающие в горизонтальной плоскости винты – 4 шт.;
4 элемента крепления к полу c крепежными винтами для крепления к ванне;
выламываемые отверстия для подключения к системе отопления и электрической сети;
металлическая крышка, маскирующая присоединительные элементы к теплообменнику

* Начиная с длины 3300 мм, теплообменник состоит из двух частей.

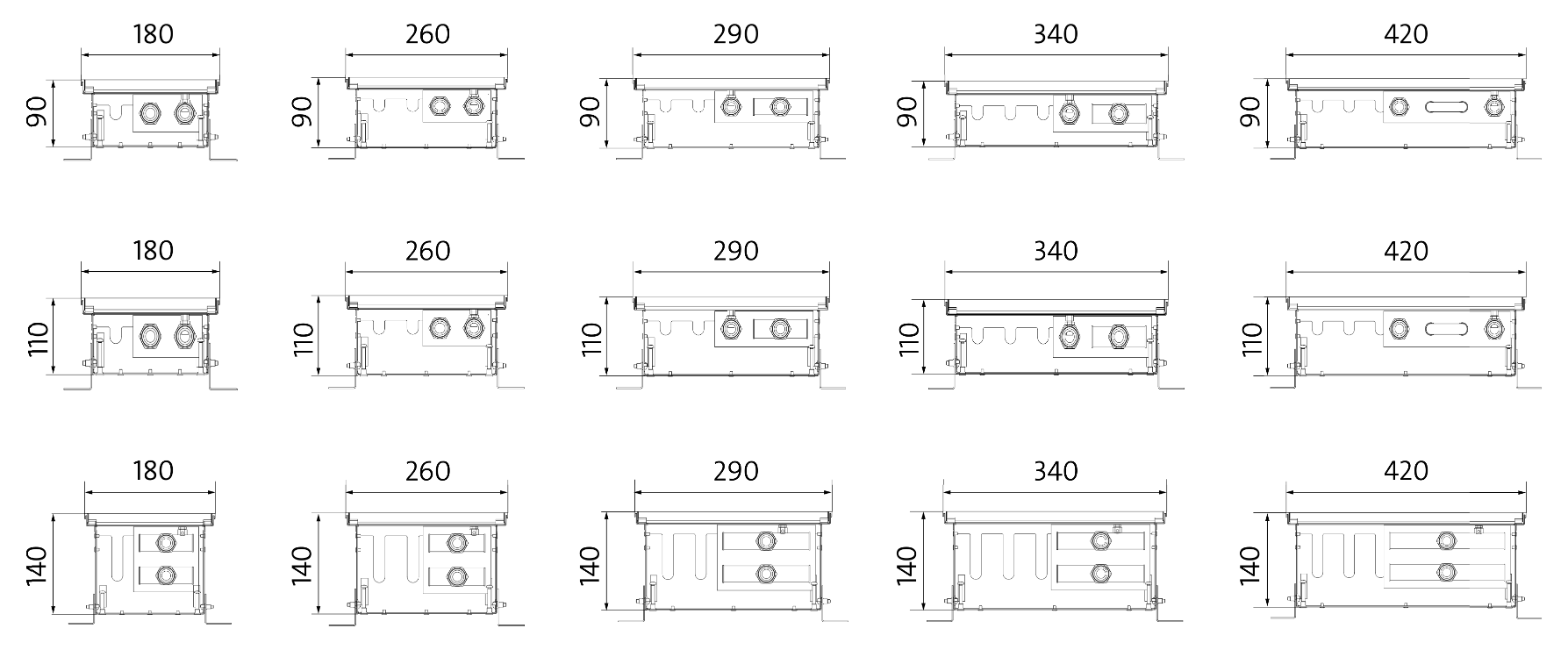

Размер радиаторов
Закрыть Открыть

Типы

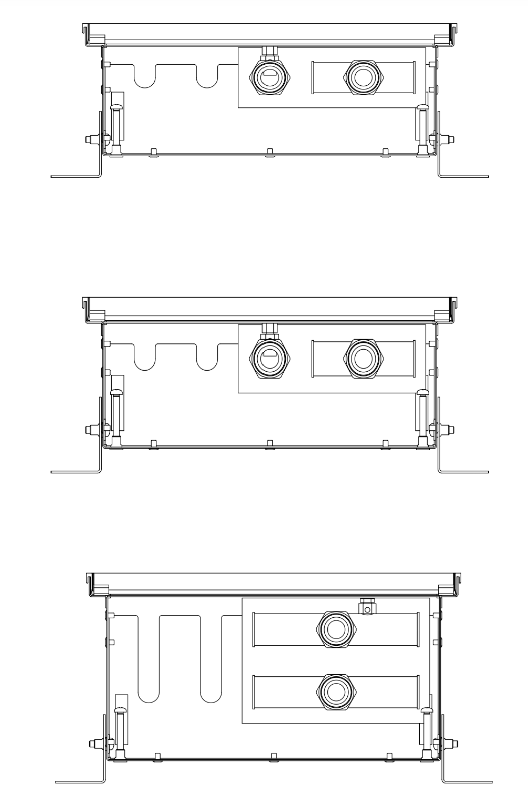

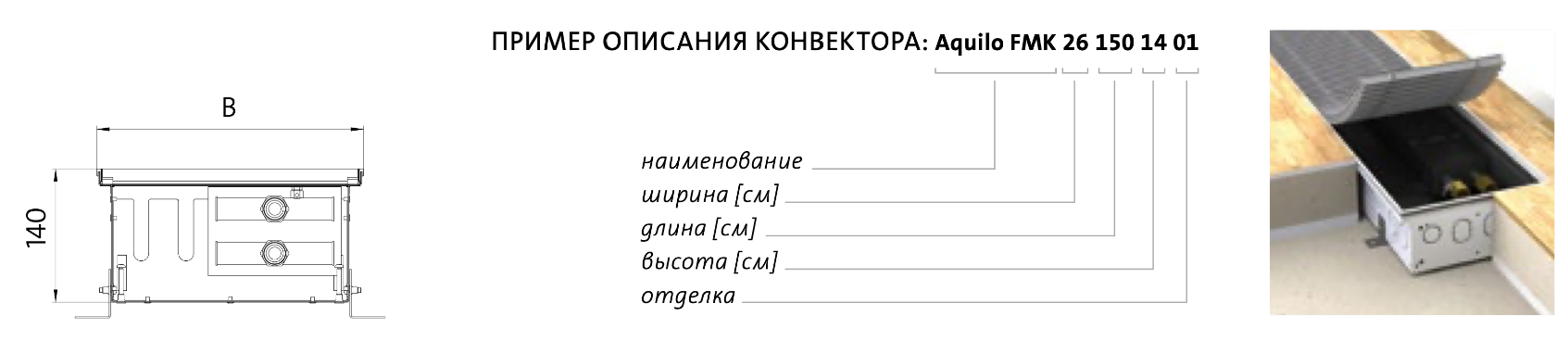

Вид сбоку

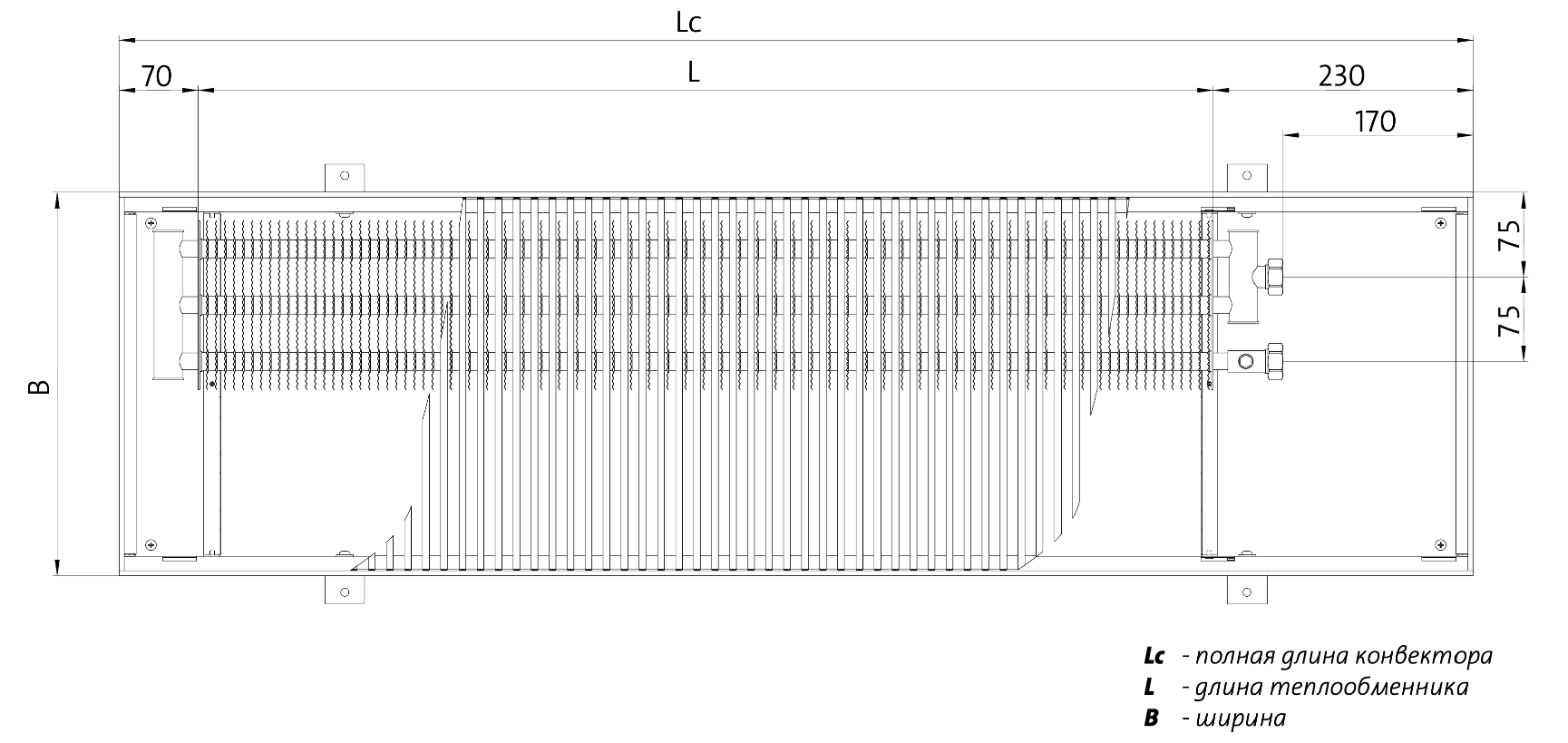

Вид сверху – пример

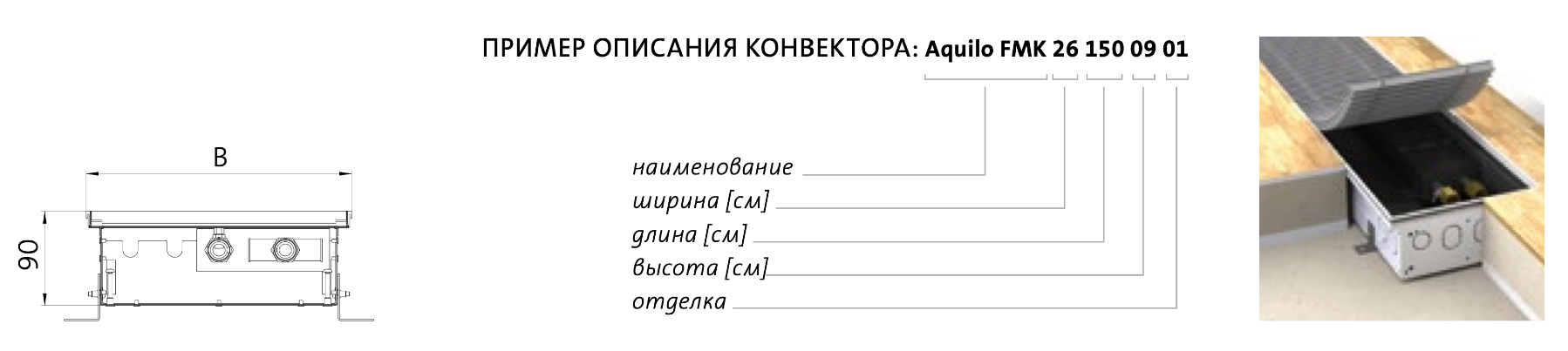

Пример: канальный конвектор FMK – ширина 340 мм, высота 75-130 мм, 3/1

Конвектор в разрезе

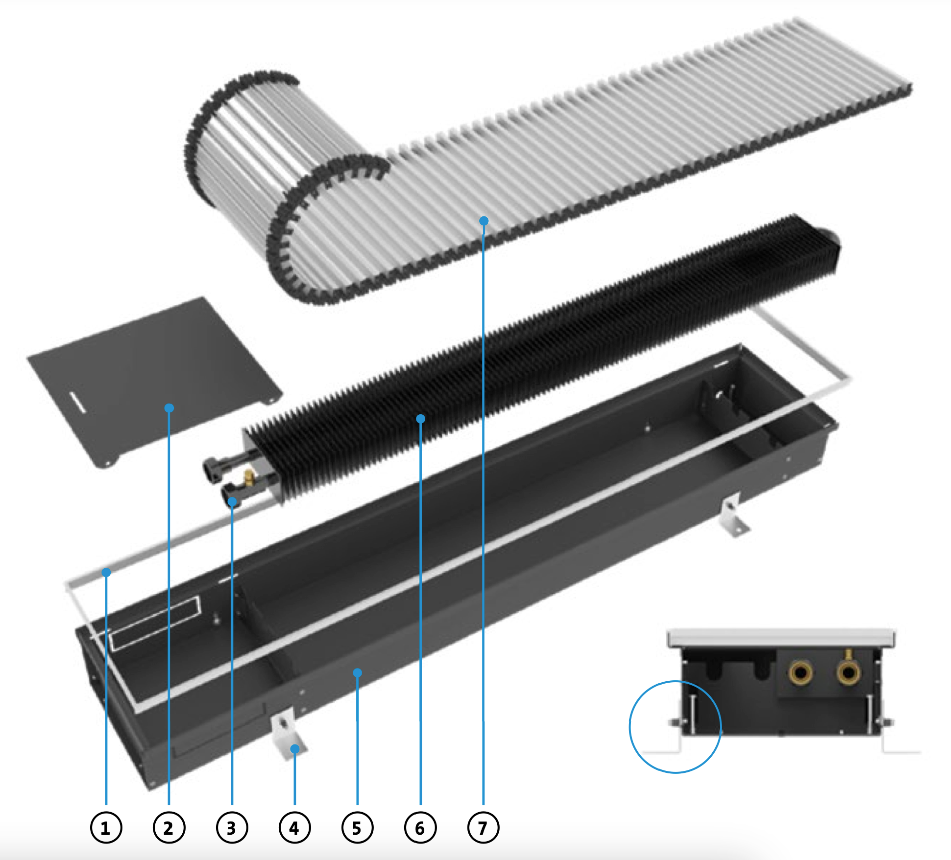

1 — Декоративная рамка
2 — Закрывающая панель
3 — Воздухоотводчик
4 — Фиксирующие уголки
5 — Короб конвектора
6 — Конвективный элемент
7 — Декоративная решетка (заказывается отдельно)

Размеры
Закрыть Открыть

Высота 90 мм

Теплообменник
трубы 2 2 3 3 4
ряды 1 1 1 1 1
Lc – полная длина [мм] B – ширина [мм]
180 260 290 340 420
700 176 220 275 305 375
800 221 275 344 382 469
900 265 331 413 459 563
1000 311 388 484 538 661
1100 356 444 554 615 755
1200 400 499 623 692 850
1300 445 555 692 769 944
1400 489 610 761 846 1038
1500 534 666 831 923 1133
1600 578 721 900 1000 1227
1700 623 776 969 1076 1322
1800 667 832 1038 1153 1416
1900 712 887 1107 1230 1511
2000 755 942 1175 1306 1603
2100 799 997 1244 1382 1697
2200 843 1052 1312 1458 1790
2300 887 1106 1381 1534 1883
2400 931 1161 1448 1609 1975
2500 974 1215 1516 1684 2068
2600 1018 1269 1584 1759 2160
2700 1061 1323 1651 1834 2252
2800 1105 1378 1720 1910 2346
2900 1149 1433 1788 1986 2439
3000 1193 1487 1856 2062 2532
3100 1236 1542 1924 2138 2625
3200 1280 1596 1992 2213 2717
3300 1314 1639 2046 2272 2790
3400 1354 1689 2107 2341 2875
3500 1389 1732 2161 2401 2948

Номинальный тепловой поток конвекторов [Вт] согласно ГОСТ 31311-2005 для параметров Δt 70°C.
Все конвекторы Aquilo изготавливаются на заказ.

Высота 110 мм

Теплообменник
трубы 2 2 3 3 4
ряды 1 1 1 1 1
Lc – полная длина [мм] B – ширина [мм]
180 260 290 340 420
700 209 261 336 385 466
800 261 327 421 482 584
900 314 393 506 579 701
1000 368 461 593 679 823
1100 421 527 678 776 940
1200 473 593 763 873 1058
1300 526 659 848 970 1175
1400 578 725 933 1067 1293
1500 631 791 1017 1164 1410
1600 683 857 1102 1261 1528
1700 736 922 1187 1359 1646
1800 788 988 1272 1456 1763
1900 841 1054 1357 1553 1881
2000 893 1119 1440 1648 1996
2100 945 1184 1524 1744 2112
2200 997 1249 1608 1840 2229
2300 1049 1314 1691 1936 2345
2400 1100 1379 1774 2030 2459
2500 1152 1443 1857 2126 2575
2600 1203 1508 1940 2220 2689
2700 1254 1572 2023 2315 2804
2800 1306 1637 2106 2411 2920
2900 1358 1702 2190 2506 3036
3000 1410 1767 2274 2602 3152
3100 1461 1832 2357 2698 3268
3200 1513 1896 2440 2793 3383
3300 1554 1947 2506 2868 3474
3400 1601 2006 2582 2955 3579
3500 1641 2057 2647 3030 3670

Номинальный тепловой поток конвекторов [Вт] согласно ГОСТ 31311-2005 для параметров Δt 70°C
Все конвекторы Aquilo изготавливаются на заказ.

Высота 140 мм

Теплообменник
трубы 4 4 6 6 8
ряды 2 2 2 2 2
Lc – полная длина [мм] B – ширина [мм]
180 260 290 340 420
700 280 380 484 539 667
800 350 476 605 674 835
900 420 572 727 809 1003
1000 493 671 853 950 1177
1100 564 767 975 1086 1345
1200 634 863 1097 1221 1513
1300 704 959 1219 1357 1681
1400 775 1055 1340 1493 1850
1500 845 1150 1462 1628 2018
1600 916 1246 1584 1764 2186
1700 986 1342 1706 1900 2354
1800 1057 1438 1828 2036 2522
1900 1127 1534 1950 2171 2690
2000 1196 1628 2070 2305 2856
2100 1266 1723 2190 2439 3022
2200 1336 1818 2311 2573 3188
2300 1405 1912 2431 2707 3354
2400 1474 2006 2550 2840 3518
2500 1543 2100 2670 2973 3683
2600 1612 2193 2788 3105 3847
2700 1681 2287 2907 3238 4011
2800 1750 2382 3028 3372 4178
2900 1819 2476 3148 3505 4343
3000 1889 2571 3268 3639 4509
3100 1958 2665 3388 3773 4675
3200 2027 2759 3507 3905 4839
3300 2082 2833 3602 4011 4969
3400 2145 2919 3711 4132 5120
3500 2199 2994 3805 4237 5250

Номинальный тепловой поток конвекторов [Вт] согласно ГОСТ 31311-2005 для параметров Δt 70°C
Все конвекторы Aquilo изготавливаются на заказ.

Технический каталог - Канальные конвекторы Evra Aquilo
8.5 Mb (PDF)

Гарантия 10 лет
