Канальные конвекторы Evra Aquilo F1T (с вентилятором)

Канальные конвекторы Evra Aquilo F1T с функцией принудительной конвекции представляют собой высокопроизводительное решение для скрытого монтажа в напольные конструкции отапливаемых помещений коммерческого и жилого назначения. Данная серия обеспечивает повышенную теплоотдачу за счет интеграции эффективных инженерных компонентов и системы активного воздухообмена.

Основой тепловой эффективности прибора служит медно-алюминиевый теплообменник с оптимизированной геометрией оребрения, имеющий защитное черное покрытие для повышения коррозионной стойкости. Теплообменный узел размещен в усиленном стальном корпусе-ванне с двусторонней горячей оцинковкой, внутренняя полость которого дополнительно окрашена по стандарту RAL9005, что улучшает тепловое излучение и обеспечивает эстетическую завершенность скрытого монтажа.
Ключевым преимуществом серии F1T является интеграция бесшумных тангенциальных вентиляторов, размещенных в непосредственной близости от теплообменника. Данные компоненты, приводимые в действие электродвигателями напряжением 24 В, обеспечивают принудительную циркуляцию воздушных масс, существенно увеличивая производительность оборудования и ускоряя прогрев помещений с панорамным остеклением или высокими теплопотерями.

Подключение к системе отопления осуществляется через два быстроразъемных соединения типа Евроконус с внутренней резьбой ¾», что гарантирует герметичность стыков и сокращает временные затраты на монтажные работы. Верхняя часть прибора закрывается декоративной поперечной решеткой, подбираемой отдельно из ассортимента производителя в соответствии с дизайн-проектом.

Электрооснащение, включая трансформатор и настенный регулятор оборотов вентилятора, поставляется по отдельному заказу, что позволяет гибко формировать комплектацию под конкретные задачи автоматизации. Конвекторы Evra Aquilo F1T сочетают надежность, энергоэффективность и адаптивность к современным архитектурным решениям, что делает их оптимальным выбором для объектов с повышенными требованиями к качеству инженерного климатического оснащения.

• Ширина: 260, 290, 340 мм
• Длина: от 600 до 2800 мм
• Высота: 75, 90, 110, 140 мм
• Материал теплообменника: медные трубки с алюминиевыми ламелями
• Материал ванны:
стандарт: оцинкованный с двух сторон листовой металл, изнутри окрашенный порошковым методом в черный цвет RAL 9005
• Материал решетки: дюралюминий с цветовой гаммой на выбор: серебро, шампань, бронза, черный
Внимание: используйте только поперечные решетки!
• Присоединительные патрубки: 2 x Eurokonus ВР ¾’’
• Рабочее давление: 16 бар
• Максимальная температура: 120 °C
• Оснащение теплообменника: воздухоотводчик ручной
• Оснащение ванны:
винты для выравнивания в горизонтальной плоскости – 4 шт.;
4 элемента крепления к полу c крепежными винтами для крепления к ванне;
выламываемые отверстия для подключения к системе отопления и электрической сети;
металлическая крышка, маскирующая присоединительные элементы к теплообменнику.
• Стандартное электрическое оснащение: тангенциальные вентиляторы, приводящиеся в движение двигателем, рассчитанным на напряжение 24 В
• Дополнительное электрическое оснащение, обязательное: трансформатор (~230/24 В), подбираемый по длине конвектора либо группы конвекторов в зависимости от мощности подключенных двигателей, и комнатный термостат для регулировки тепловой производительности конвектора с помощью системы изменения оборотов вентилятора.

Внимание!
Запрещается непосредственная подача электропитания на конвектор F1T из сети напряжением ~230 В. Обязательно использование трансформатора соответствующего типа.

Размер радиаторов

Типы

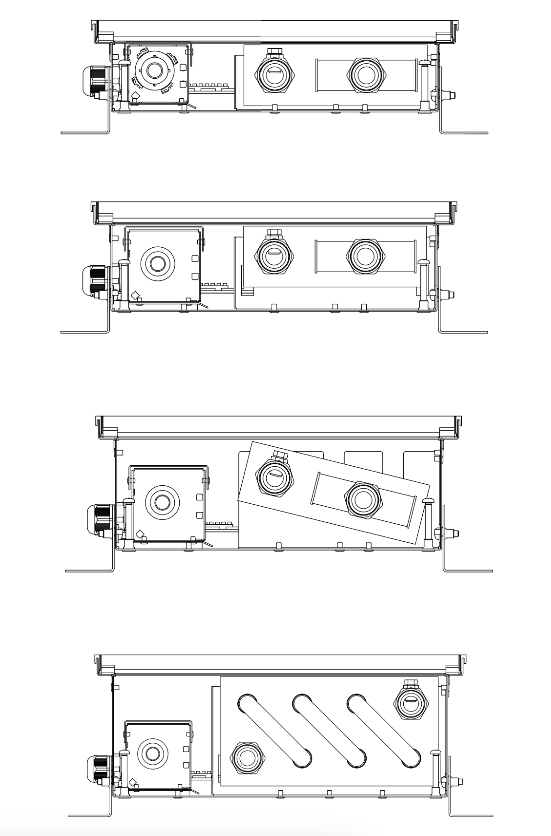

Вид сбоку

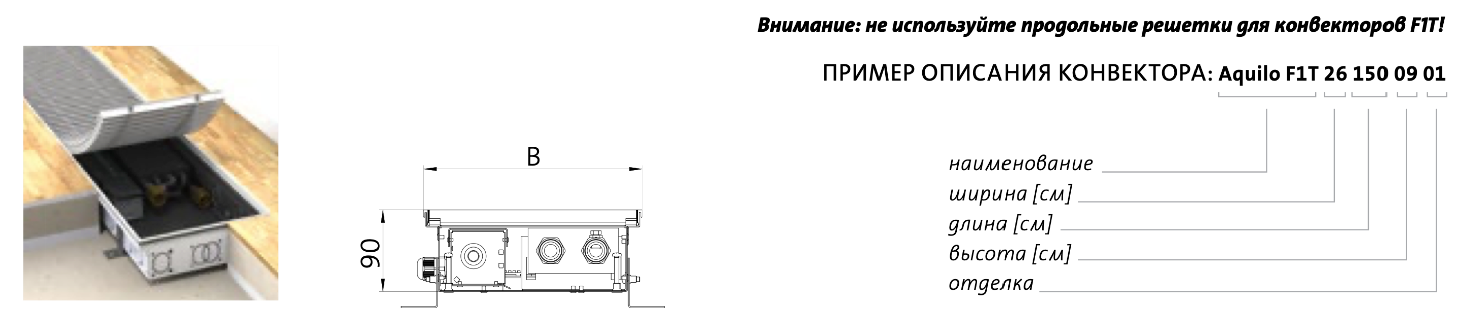

Вид сверху – пример

Конвектор в разрезе

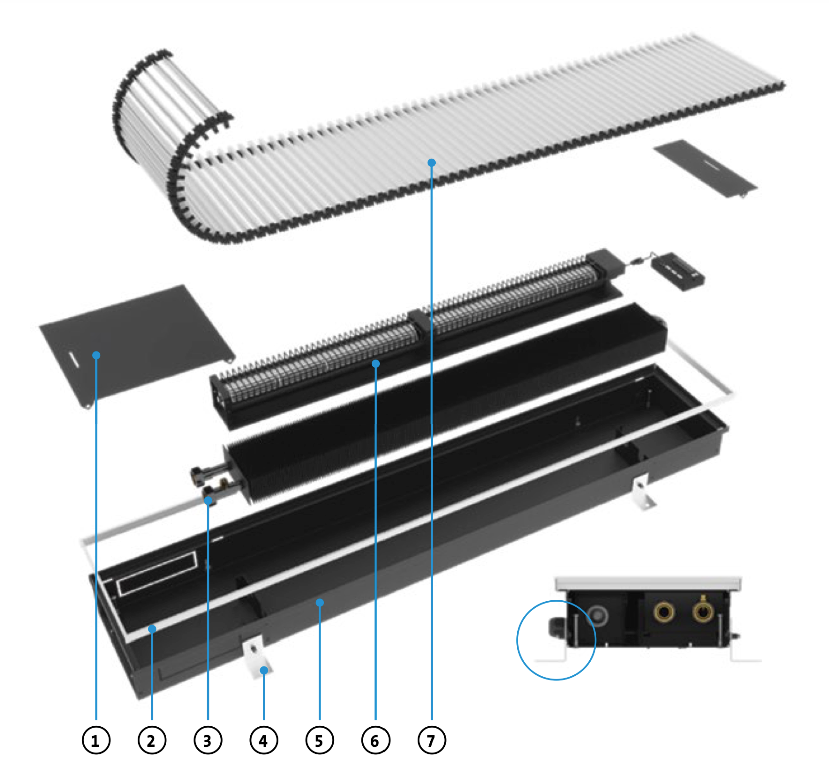

1 — Закрывающая панель
2 — Декоративная рамка
3 — Конвективный элемент
4 — Фиксирующие уголки
5 — Короб конвектора
6 — Тангенциальный вентилятор
7 — Декоративная решетка (заказывается отдельно)

Размеры

Высота 75 мм

b>Скорость вентилятора

Теплообменник																				Электрич. мощность вентилятора [Вт]
трубы	2	2		2		2	2	2	3	3	3	3	3	3	4	4 4	4	4	4
ряды	1	1		1		1	1	1	1	1	1	1	1	1	1	1 1	1	1	1
B – ширина [мм]	260								290						340
0	1		2		3	4	5	0	1	2	3	4	5	0	1 2	3	4	5	600		74	364	457	503	572	619	91	435	560	624	718	780	107	470 621	696	809	885	7,6	700	74	364	457	503	572	619	91	435	560	624	718	780	107	470 621	696	809	885	7,6	800	119	576	722	794	903	976	146	687	885	984	1133	1232	171	743 980	1099	1277	1396	7,6	900	119	576	722	794	903	976	146	687	885	984	1133	1232	171	743 980	1099	1277	1396	7,6	1000	192	925	1157	1273	1448	1563	236	1103	1420	1577	1815	1972	278	1192 1572	1761	2047	2237	7,6	1100	192	925	1157	1273	1448	1563	236	1103	1420	1577	1815	1972	278	1192 1572	1761	2047	2237	7,8	1200	237	1124	1405	1546	1756	1897	290	1341	1724	1915	2202	2393	343	1450 1909	2139	2483	2713	7,8	1300	237	1124	1405	1546	1756	1897	290	1341	1724	1915	2202	2393	343	1450 1909	2139	2483	2713	7,8	1400	311	1456	1819	2000	2272	2453	381	1738	2232	2478	2849	3095	450	1878 2471	2767	3212	3509	7,8	1500	311	1456	1819	2000	2272	2453	381	1738	2232	2478	2849	3095	450	1878 2471	2767	3212	3509	8,2	1600	355	1644	2050	2253	2559	2762	436	1960	2515	2792	3208	3485	514	2119 2785	3118	3618	3950	8,2	1700	355	1644	2050	2253	2559	2762	436	1960	2515	2792	3208	3485	514	2119 2785	3118	3618	3950	8,2	1800	430	1960	2443	2684	3047	3288	527	2338	2996	3326	3819	4149	621	2527 3318	3713	4307	4702	8,2	1900	430	1960	2443	2684	3047	3288	527	2338	2996	3326	3819	4149	621	2527 3318	3713	4307	4702	15,2	2000	474	2135	2657	2919	3311	3572	581	2546	3259	3616	4150	4508	685	2751 3609	4038	4680	5109	15,2	2100	474	2135	2657	2919	3311	3572	581	2546	3259	3616	4150	4508	685	2751 3609	4038	4680	5109	15,2	2200	548	2435	3029	3325	3770	4067	672	2904	3714	4119	4727	5131	792	3139 4113	4599	5330	5816	15,2	2300	548	2435	3029	3325	3770	4067	672	2904	3714	4119	4727	5131	792	3139 4113	4599	5330	5816	15,6	2400	592	2597	3227	3541	4013	4328	727	3097	3956	4386	5031	5460	856	3348 4381	4898	5672	6189	15,6	2500	592	2597	3227	3541	4013	4328	727	3097	3956	4386	5031	5460	856	3348 4381	4898	5672	6189	15,6	2600	666	2881	3576	3923	4444	4791	817	3437	4385	4859	5570	6045	964	3715 4855	5426	6281	6851	15,6	2700	666	2881	3576	3923	4444	4791	817	3437	4385	4859	5570	6045	964	3715 4855	5426	6281	6851	15,8	2800	711	3031	3756	4120	4664	5028	871	3615	4607	5103	5847	6343	1028	3907 5101	5698	6593	7190	15,8
